消防供水設備當前位置:首頁 > 消防供水設備

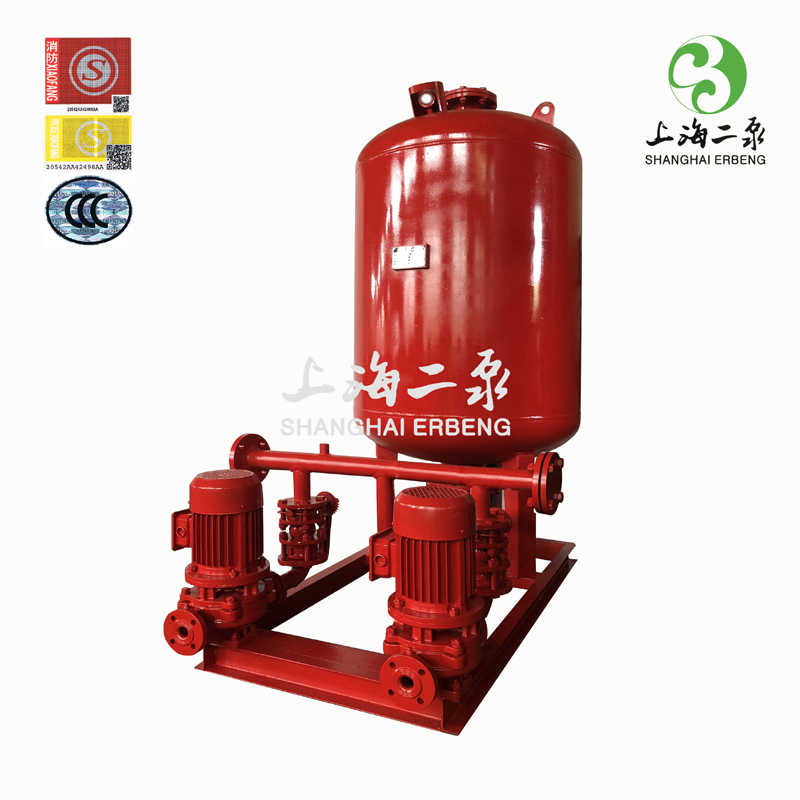

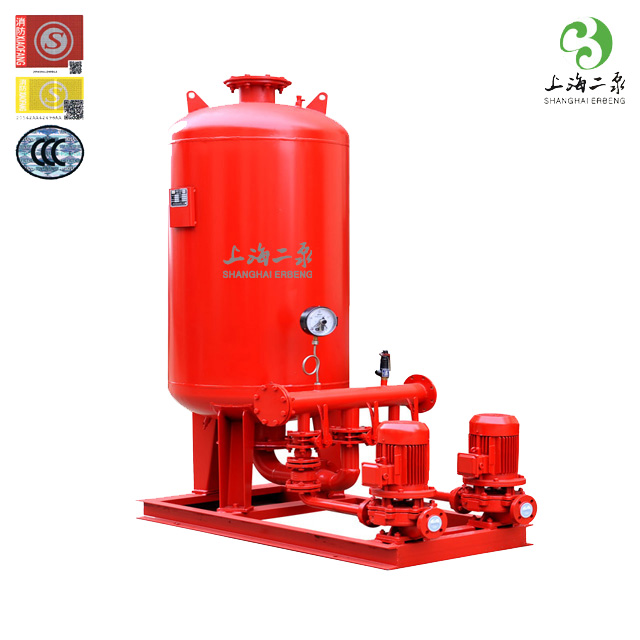

產品型號:W系列消防穩壓成套
檢測認證:CCCF消防認證
一、設備構成及性能
本設備由隔膜式氣壓罐、水泵、遠傳壓力表、閥門、管道及電控柜等組成。是消防給水系統理想的消防增壓穩壓設備,它能使消防管道系統始終保持不利點消火栓及自動噴水所需的壓力,而且能使壓氣罐始終貯有所要求壓力的消防水量,一旦發生火災,確保消火栓等消防設備可以立即投入撲救。
消防增壓穩壓設備是參照國家建筑標準設計圖集98S205等設計、制造的消防專用的增壓穩壓設備。該設備由隔膜式氣壓罐、增壓泵、電控箱、儀表和管路附件等組成,適用于多層和高層建筑工程有增壓要求的消火栓給水系統及自動噴水滅火系統等各類消防給水系統。
上海二泵泵業制造有限公司 熱線:021-57565577
二、產品特點
1、泵、電控柜、隔膜式氣壓罐、組合管網四位一體,并配帶有隔振器,無需預埋地腳孔,設計人員只需算好參數即可查得設備型號、基礎尺寸等。電氣設計人員無需再進行控制線路設計,只設計泵房?jī)?nèi)進線和到設備的走線。選用方便,可大大縮短設計人員的設計周期和施工人員的施工時間。
2、隔膜式氣壓罐一次性充氣持久耐用,水氣隔離能預防水質的污染。
3、設備占地面積小,投資省,全自動運行,無需專人看管。
4、設備有雙電源接口,雙路電源自動(手動)切換,設備可根據設計要求制作。
5、具有自動保護及故障切換功能。任何一臺水泵 發生故障(電氣故障或水力故障)均能啟動備用泵。
6、可與消防連接(根據設計需要)。
7、可以根據客戶的需要選擇罐、穩壓方式、控制功能。
8、電氣主要元?dú)饧捎脟?guó)產或進口企業產品,質量可靠、運行穩定。
三、工作原理
隔膜式氣壓給水設備,是利用無毒膠囊作為氣水隔離的新型設備,一次充氣,常年運行使用。工作時起動補水泵,水室進水,水壓升高,氣室的氣體被壓縮隔膜伸長;當水壓下降時,氣室氣體膨脹,隔膜收縮,壓迫水室出水。這樣周而復始,通過電接點壓力表和電控箱控制水泵運行,達到額定的壓力和連續供水。當發生火警,打開消火栓時,立即噴出消防充實水柱,同時電接點壓力表發出信號,啟動消防泵 供所需消防水。
四、結構

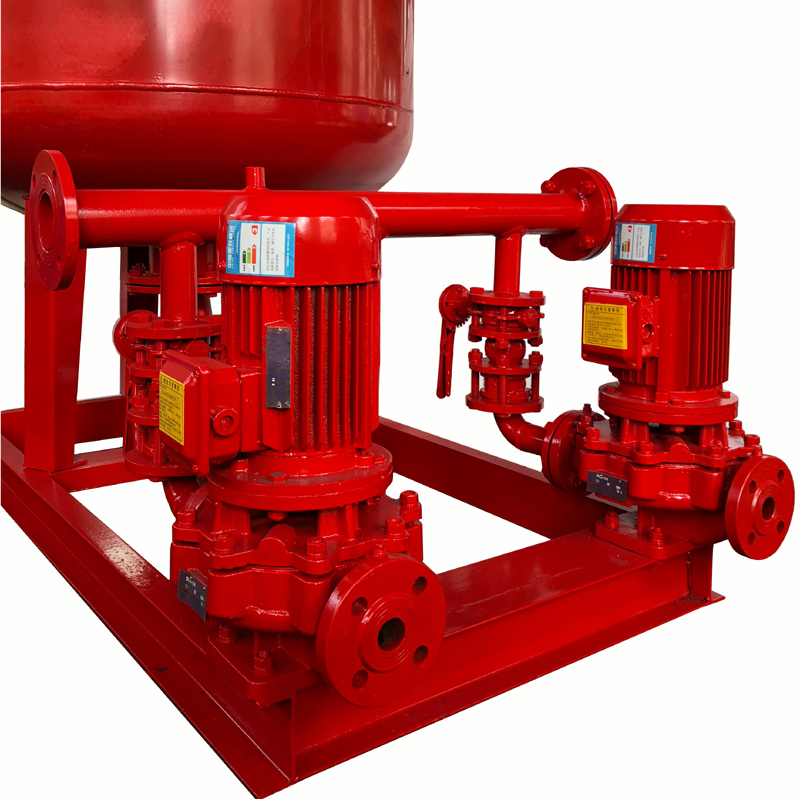

由穩壓泵兩臺(根據設計要求可設一臺)為一用一備,隔膜式穩壓罐一臺,電控柜一臺,儀表閥門及組合管網各一套,組成了隔膜式穩壓供水設備。

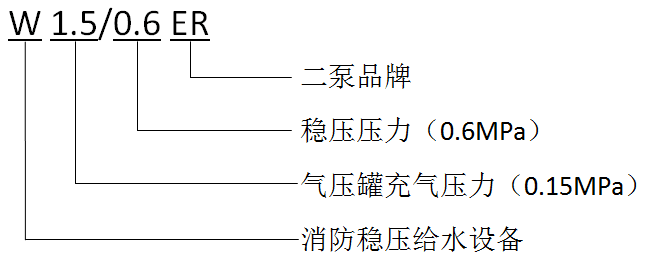

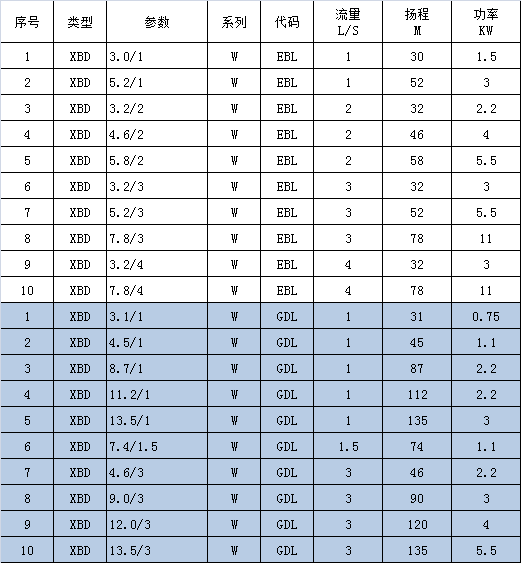

五、選型根據
根據建設部標準圖集98S205基礎的性能參數做為參考,推出了兩種設備型號,
①ZW(L)、ZW(W)系列穩壓按照建設部圖集98S205圖集號所設計的型號;
?、谄髽I(yè)根據消防GA30-92、GA30-2002相關標準及給水設備標準規范編制的設備型號。在這里刪除了穩壓罐、水泵的壟斷性型號,給設計及用戶一個產品選擇的競爭空間。如:GDL、CDL、ISG等型號。用戶可以根據水位水箱間的位置選擇合適的設備。
六、安裝要求
1、供水設備產品安裝前應仔細檢查泵體流產內有無硬質物,以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上,以免使泵變形,影響正常運行。
3、擰緊地腳螺栓,以免起動時振動對泵性能產生影響。
4、供水設備在泵的進、出口管路上安裝調節閥,在泵出口附近安裝壓力表,以控制泵在額定工況內運行,確保泵的正常使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
